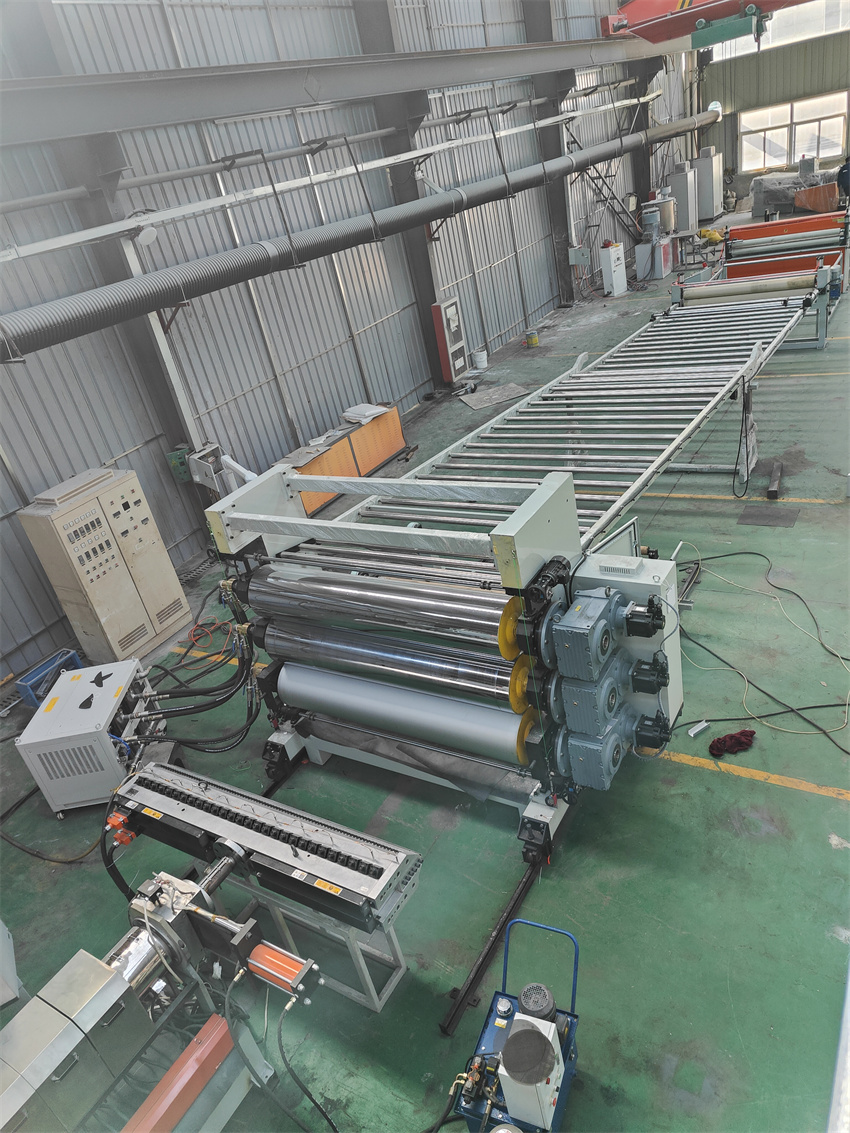

單螺桿片材擠出機_單螺桿片材擠出機_佳德智能裝備科技有限公司 JDL-180單螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:單螺桿計量式喂料——-JDL-150單螺桿擠出機---——液壓雙柱換網系統--------熔體泵-------片材擠出模具-----三輥壓光------三輥冷卻系統----托架冷卻------冷卻牽引-----切邊裝置-----緩存區-------計米器------在線剪板機------下料平臺-------主機采用:PLC控制Ⅲ、加工物料:TPE TPR片材 要 求:制品寬度:2000mm 制品厚度:0.3-0.9mm 產 能:900公斤-1噸/小時 注意事項:取決于客戶的配方、工藝、生產條件
二. 技術配置(一)單螺桿喂料系統1)單螺桿喂料機; 電機功率:1.5kw;“杰特或羅賓康”變頻調速器;料斗加大
(二)JDL-180擠出機1、減速箱:采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置,設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范,輸出軸采用高強度42CrMo,其他齒輪和軸類零件采用高強度20CrMnTi材料;齒輪經滲碳、淬火、磨齒工藝加工,齒輪精度高、硬度高;齒輪精度為GB10095-88,6級,齒面硬度在HRC-54~62,在空心輸出軸前端配置推力軸承,承受螺桿工作時的軸向推力,整機體積小、承載能力高,傳動平穩、噪聲低、效率高。當油位低于油標位置時,請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320(油品需客戶自行采購
2 .齒輪箱冷卻系統1)減速箱冷卻系統;油泵功率:0.75kw;采用板式冷卻器,3平方
3、主電機::1)交流電機;功率:220kw“蒙特或杰特”永磁電機,比普通電機節能:10%-15% 變頻器采用:杰特或羅賓康變頻調速器
4、螺桿1)直徑:φ180mm;長徑比:32:1;材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級。螺桿表面鍍硬鉻處理,排氣螺桿
5、料筒1)材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級;2)螺筒采用水冷卻;筒體上開槽,盤銅管,通冷卻水;螺筒上加防護罩,不銹鋼材質;加熱區段:采用優質鑄鋁或紅外線加熱器,第:二三功率加大
6、水冷卻系統1)水泵泵電機功率:0.75kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,2)采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統
8、液壓雙柱換網系統:1)位置:固定位置在機筒出料端和機頭之間;3)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)
(三)計量泵1)規格:JDL-310cc,驅動功率15Kw電機,變頻控制,“杰特或羅賓康”變頻器,計量泵最高轉數0-60轉/分2)計量泵與減速箱連接,采用萬向聯軸器,泵的入口及出口各配一個壓力傳感器,
(四)片材模具:出料有效寬度2200mm;制品寬度2000mm;制品厚度0.25-0.9mm,單邊堵頭150mm,手搖,模頭材料:P20鋼材,采用不銹鋼加熱棒;模頭流面鍍硬鉻處理。
