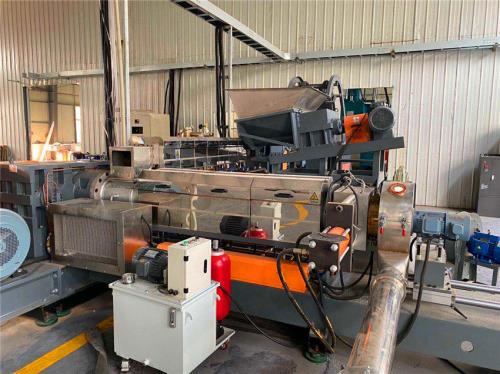

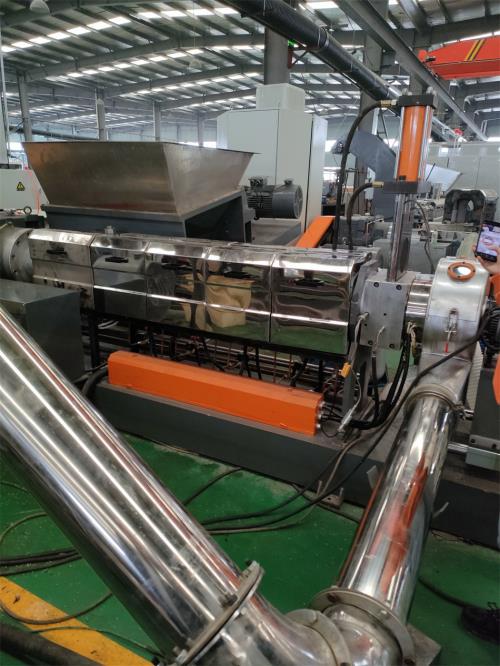

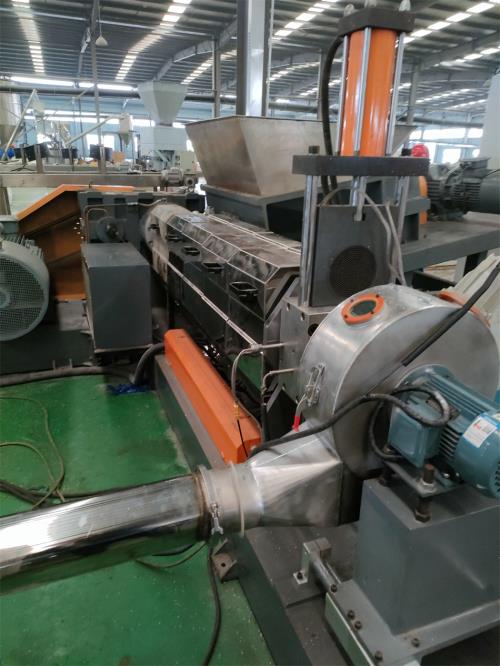

單螺桿造粒代加工_佳德_單螺桿造粒代加工JDL-180/180雙階水拉條機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色;電柜為電腦色Ⅱ、造粒工藝:料斗——-JDL-180單螺桿擠出機-----液壓板式換網-----連接體-----圓孔下料-------JDL-180單螺桿擠出機------液壓板式換網-——水環熱切模頭------水泵-----離心脫水機------2.5米加長振動篩----一級旋風分離器-----風冷成品料倉----- -主機采用:PLC控制Ⅲ、作業物料:PVC皮破碎料 產 量:700-800公斤/小時(作業條件不同,產量稍有不同) 二、機組配置(一)不銹鋼料斗一件(二)JDL-180擠出機1、減速箱:采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置,設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范,輸出軸采用高強度42CrMo,其他齒輪和軸類零件采用高強度20CrMnTi材料;齒輪經滲碳、淬火、單螺桿造粒代加工磨齒工藝加工,齒輪精度高、硬度高;齒輪精度為GB10095-88,6級,齒面硬度在HRC-54~62,在空心輸出軸前端配置推力軸承,承受螺桿工作時的軸向推力,整機體積小、承載能力高,傳動平穩、噪聲低、效率高。當油位低于油標位置時,請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320(油品需客戶自行采購)采用環保風冷卻系統(環保型:公司發明專利號:CN201911312134.6)不需要接外循環水冷卻2、主電機::1)交流電機;功率:185kw“利多”變頻電機“三晶”變頻調速器3、螺桿1)
直徑:φ180mm;長徑比:22:1;材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級。螺桿表面鍍硬鉻處理;4、料筒1)材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級;2)螺筒采用風水冷卻,料筒外加不銹鋼防護罩,加熱區段:采用優質鑄鋁加熱器5、液壓板式自動換網系統1)換網器:板式過濾自動換網器,流量截面為圓形;雙工位;含兩塊多孔板;)圓形出條口模;2圈出條口模;直徑:6mm(三)單螺桿造粒代加工JDL-180單螺桿擠出機1、減速箱:采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置,設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范,輸出軸采用高強度42CrMo,其他齒輪和軸類零件采用高強度20CrMnTi材料;齒輪經滲碳、淬火、磨齒工藝加工,齒輪精度高、硬度高;齒輪精度為GB10095-88,6級,齒面硬度在HRC-54~62,在空心輸出軸前端配置推力軸承,承受螺桿工作時的軸向推力,整機體積小、承載能力高,傳動平穩、噪聲低、效率高。當油位低于油標位置時,請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320(油品需客戶自行采購)采用環保風冷卻系統(環保型:公司發明專利號:CN201911312134.6)不需要接外循環水冷卻2.主電機:1)交流電機;功率:55kw,“利多”電機“三晶”變頻調速器3、螺桿1)直徑:φ180mm;長徑比:9:1;材質為38CrMoALA氮化處理,氮化HV950-1050,深0.6-0.75mm,脆性不大于II級,螺桿外表鍍硬鉻處理;2) 螺桿芯部采用通水冷卻4、料筒1)材質為38Cr單螺桿造粒代加工MoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級;2)
螺筒采用水冷卻,盤銅管加強制作工藝改進,銅管孔焊接嘴滿焊并帶加強固定,防止此處漏水;料筒外加不銹鋼防護罩,3)加熱區段:采用優質鑄鋁加熱器6、液壓板式換網1)換網器,板式過濾自動換網器,流量截面為圓形;2)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)7、機頭裝置:1) 熱電偶與壓力傳感器分開安裝,分別用于檢測溫度和壓力(四)水環模面熱切輔機系統1)水環模面熱切造粒機:4級電機,功率1.5kw;熱切刀一套、電機聯軸器一件,“三晶”變頻調速器器2)水環切粒罩:臥式,不銹鋼材質;一件;推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;環切粒罩與法郎為一體式;3)水泵一臺,功率3kw;加大型導流槽:不銹鋼材質,4)離心脫水機:一臺,電機功率11kw,加大型水箱為優質不銹鋼材質;5)加長振動篩:一臺,L=2.5m,電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;單螺桿造粒代加工振動篩網采用三層分離物料;大孔直徑φ8mm,小孔直徑φ2.5mm,不銹鋼材質,振動篩出廠時;振動量調節到最??;6)一級旋風分離器:φ800mm,不銹鋼材質;一件;采用φ130mm不銹鋼管聯接;4kw物料輸送風機;7)風吹成品料倉:一套,1m料倉一件,不銹鋼材質;采用φ130mm不銹鋼管聯接;4kw物料輸送風機;單螺桿塑料擠出機 http://www.028wwtx.com/contents/126/79.html
