單螺桿片材代加工_單螺桿片材代加工_佳德擠出產量 JD150/33擠出機:500kg/h設計生產線速度 0.6-6M/Min裝機容量 / 實際耗電量 約230KW/150KW壓縮空氣 1M3/h, 0.5—0.7Mpa冷卻循環水 8M3/h; 25℃噪音 設備噪音符合國家要求,不高于75dB
二.主要設備組成1.原料處理系統 1套2.JD150/33單螺桿擠出機 1臺4. 換網器 1臺三.設備和部件的詳細規格和配置
原料處理系統JD150/33擠出機上料機一臺,150KG的不銹鋼料斗一個. 下料斗采用不銹鋼材料、結構為圓錐形、下料順暢、物料無沉積分層現象、帶料位視窗、卸料裝置及滑動閘板,配不銹鋼料斗蓋板、高質量料位計,能夠控制上料。料斗帶干燥系統 一套
JD150/33 節能型擠出機機筒螺桿材質 單螺桿片材代加工優質合金鋼38CrMoAlA滲氮深度 0.5mm-0.7mm螺桿硬度 ≥960HV料筒硬度 ≥1100HV螺桿直徑 ?150mm (專用高產量節能型設計)長徑比 33:1螺桿轉速 0~90轉/分機筒加熱區數 ≥8區加熱總功率 約60KW加熱方式 陶瓷加熱圈加熱 不銹鋼保溫罩冷卻方式 水冷卻驅動電機 交流 (江淮,高效節能電機)電機功率 160kw電機轉速 1500rpm變頻器 國產: 三晶減速箱 采用(硬齒面圓柱齒輪減速箱),
齒輪采用高強度低碳合金鋼經滲碳悴火而成,齒面硬度達HRC58-62電機和減速箱連接方式 直連式,皮帶連接單螺桿片材代加工換網器JDB150擠出機網板規格 160MM配有液壓站 最高壓力20MPa換網器結構 雙工位板式 網板分上下兩區控制溫度.加熱區 3區加熱功率 6KW配有液壓站最高壓力16MPA液壓站油泵功率 1.5KW安裝網前壓力傳感器和顯示器,監視濾網的堵塞情況,保證及時換網。換網器摩擦副采用高硬耐磨材料,保證長期使用,摩擦間隙可調,各部位不得料。計量泵規格 JDL-200cc驅動功率 11Kw變頻控制 三晶變頻器電機轉數 1500轉/分計量泵最高轉數 80轉/分計量泵與減速箱連接 采用萬向聯軸器泵的入口及出口各配一個壓力傳感器,其中泵前壓力傳感器采用美國DYNISCO品牌,泵的入口壓力作為壓力反饋自動閉環控制.模具模具有效寬度1650mm(雙側帶側堵模唇調節方式上模唇固定,單螺桿片材代加工下模唇微調;檔板單邊長500mm絲桿調節.模頭加溫區數 20區模頭材料 5CrNiMo加熱功率 約80KW模具結構T型模腔處理 表面鍍鉻拋光處理,拋光后鍍層厚度大于0.06MM,

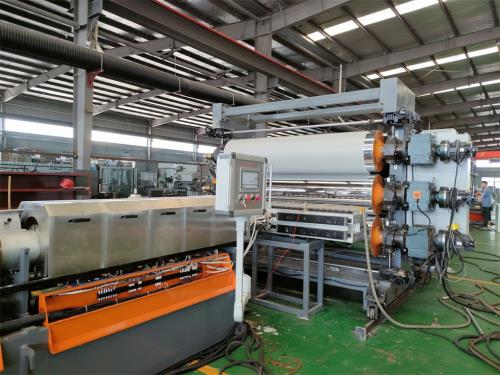

表面光潔度▽12以上三輥壓光機三輥機形式 立式(下進上出)輥筒直徑 Φ450mm,同軸度≤0.005mm,圓徑度≤0.005mm,輥筒結構 下輥:鏡面棍,中棍為花紋輥(花紋由客戶提供樣品), 上輥:鏡面棍輥筒長度 1700mm輥筒材料 優質無縫鋼管制作單螺桿片材代加工輥筒表面光潔度 鏡面處理,Ra≤0.015um輥筒表面硬度 HRC58-62鍍鉻層厚度 0.08-0.12mm機架 整體焊接鋼板經回火處理可前后移動(電動),上下移動(手動和自動)前后移動電機功率 0.75kw輥筒驅動 三臺獨立減速電機驅動三輥減速箱 采用:安森三輥驅動功率 2.2kw六級/臺, 三臺變頻電機變頻控制 三晶:變頻器輥筒間隙調整方式 采用蝸輪蝸桿升降調距,帶機械保險,帶微調及百分表裝置,帶即停開關, 同步控制系統.三輥采用軸承 日本NSK輥筒結構 雙進雙出水式下輥采用軸向交叉在中,下輥之間安裝帶座照明燈一個三輥平行度及輥面軸向直線度均在±0.01mm以內。三輥線速度嚴格要求同步,速度差不大于千分之一。單螺桿塑料擠出機 http://www.028wwtx.com/contents/126/79.html
